一、GPS828產品概述

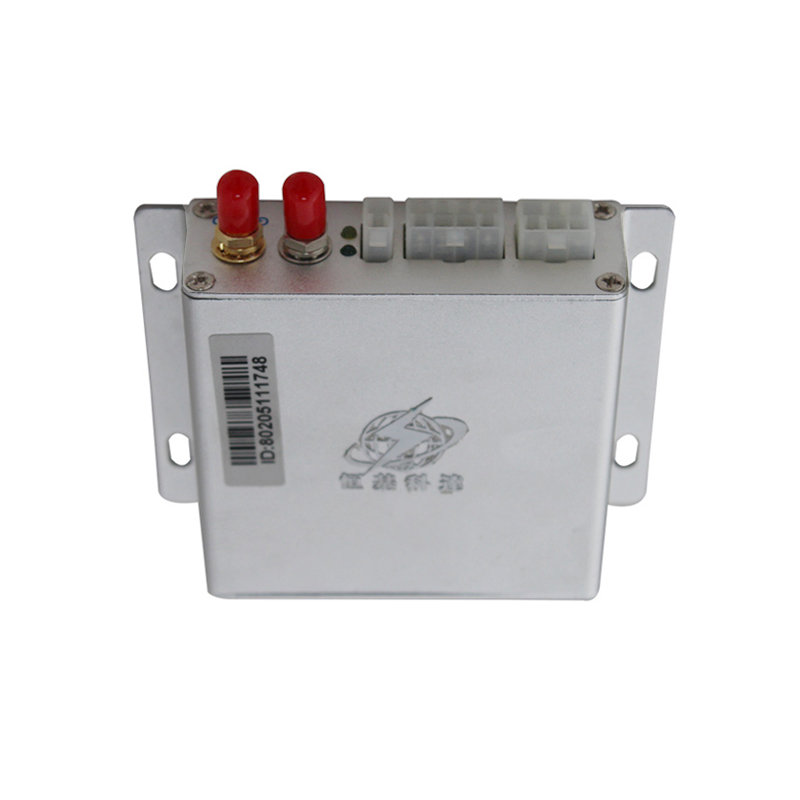

1.1  GPS828示圖

產品名稱：GPS828

產品型號：HJKD-GPS828

工作電壓：【DC：9V-36V】

定位方式：【GPS/北斗/GLONASS】

通訊方式：【GSM/GPRS四頻通訊】

1.2  GPS828簡述

GPS828基于NXP的平臺做相應的功能開發。GPS828在基本定位產品的基礎上做了較多的功能延伸，可以滿足不同行業客戶的附件功能需求。終端外部接口僅配置2個RS485或者RS232接口，所以終端同時最多只能選配2種總線型附件（支持兩種不同總線型附件按具體需求相互搭配使用）

產品性能穩定、核心器件均采購原裝配套材料，保障和提升產品性能。該類型產品主要應用于物流車輛行業：可以實現物流車輛的定位、集裝箱尾門檢測、油量監控、物流車輛的軌跡和路線監控、尾箱貨物實時、車輛相應部位條件拍照監控、溫度監控等。出租車行業：LED屏廣告發布、拍照、監聽、電召調度屏的信息發布通話、短信功能。混凝土行業：混凝土罐體的正反轉檢測、油量檢測、車輛定位及軌跡監控。環衛車輛：支持導航屏的接入實現語音調度、通話、短信播報、導航、按路線行駛等功能。其它行業：根據不同行業需求任意搭配附件，支持訂制開發不同的附件功能應用。

二、GPS828配置

2.1  【標準配置】

1、HJKD-GPS828主機一臺(內置電池)

2、6芯電源線、6芯檢測長線各一條

3、GSM天線一條

4、GPS天線或BD/GPS天線一條

5、說明書、保修卡各一份

2.2  【可選配置】

1、鎖車繼電器

2、咪頭

3、喇叭

4、串口攝像頭（一臺主機最多配4路）

5、魔術貼

6、LCD調度屏或手柄

7、正反轉傳感器

8、蜂鳴器

三、GPS828安裝

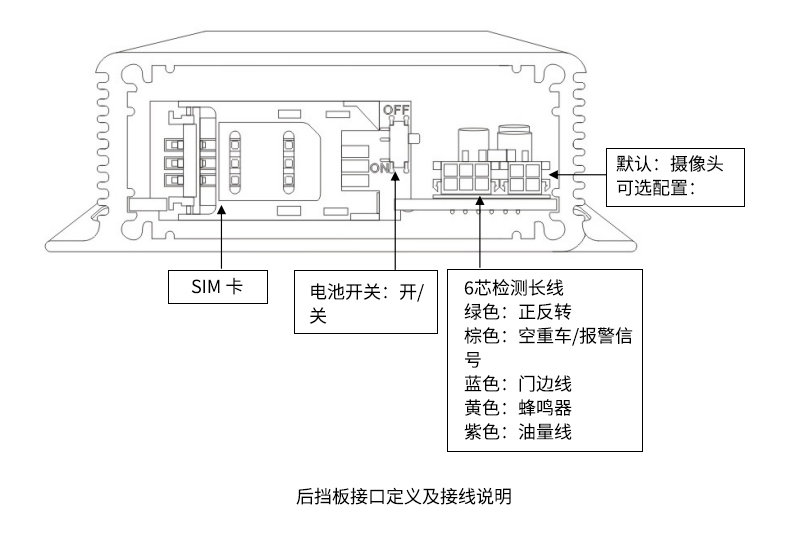

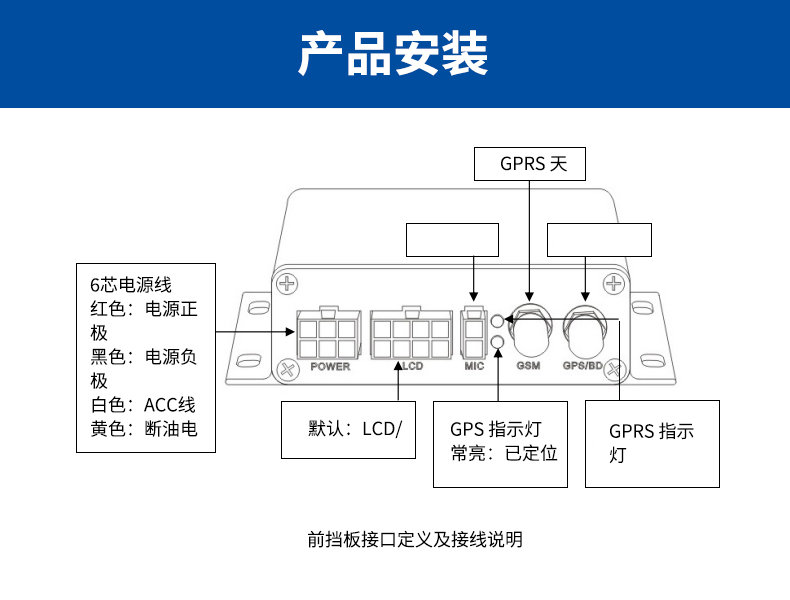

3.1【GPS828接線圖】

3.2   【GPS828調試流程】

3.2.1    車輛接線

按照圖4.1和4.2上定義的線材信息，將需要連接的信號，接到車輛的對應信號線。6芯電源線中的紅色電源正、黑色電源負、白色ACC線為必接線，其他信號按客戶需求連接。連接好GSM天線和GPS天線。

3.2.2    SIM卡安裝

      打開終端后擋板，將準備好的SIM卡插到SIM卡座中，之后確認SIM卡扣扣到位。請提前確保SIM卡已經開通GPRS功能，并知曉SIM卡號。

3.2.3    接線上電

     完成以上工作后，可以將對應的連接線接到終端對應的接口，給終端上電。觀察LCD屏或者LED燈，終端正常上電后，可以將電池開關波動到ON檔，確保內置電池可用。

3.2.4    參數設置

     1、本機號設置

      注意：如果終端內置ID號(終端接口處貼有11位ID號標貼)，則不需要設置本機號，跳過此步驟。

例如，終端SIM卡號為：18655553333,則使用LCD或者手機編寫：*77*118655553333#，發送到終端。終端會回復：SUCCESS，則設置成功。

2、IP端口設置

例如，客戶的服務器IP為：119.155.40.64，端口號：8881，則使用LCD或者手機編寫：*88*1119155040064*8881#。終端會回復:success，則設置成功。

3、TCP/UDP連接方式設置

例如，客戶的服務器IP為：119.155.40.64，端口號：8881。如果是TCP連接方式，則使用LCD或者手機編寫：*88*1119155040064*8881*1#；如果是UDP連接方式，則編寫：*88*1119155040064*8881*0#。終端會回復:success，則設置成功。

4.2.5   終端調試

    完成以上參數設置之后，終端就可以連接到客戶服務器上，之后觀察LCD屏，看相應的信息是否都存在并正確。確認所有信息都正確之后，可以安裝固定好終端。

GPS828功能

一、 標配功能

1  【定位功能】

1.1  定位監控

包括定時回傳、盲區補償、速度里程統計、區域監控等功能，系統下發定位指令，終端回傳包含經度、緯度、速度、方向、狀態信息的數據。

1.2  定時監控

車載 GPS終端可以設定某一時刻或某一時間段或按一定時間間隔，將車輛的位置、狀態信息發送到監控中心。

1.3  盲區補償

終端在進入GPRS盲區時，會以最短30S的時間間隔保存軌跡數據，在GPRS重新上線時會將盲區數據上傳平臺。盲區補償數據最多保存7000條。

1.4  彎道補償

車輛在進入彎道時，終端檢測到行車方向有一定角度偏差(默認30度)，就會增加一條定時回傳信息，確保行駛軌跡更精確。

1.5  基站定位

終端默認使用GPS定位，當GPS進入盲區，無法精確定位時，終端自動切換為基站定位，終端每隔30S獲取一次基站信息，上傳基站信息，具體位置由服務器解析。

二、 【報警功能】

2.1  緊急報警

包括主機故障提示、緊急求助、主電掉電提示、進出范圍提示等。按下隱蔽安裝的報警按鈕后，監控中心即時收到車輛報警信息，主要用于車輛防劫、緊急需要等操作。

2.2  超速報警、低速報警

當車輛速度高于超速報警值時，車載終端會向監控中心通報。 同樣，當車輛速度低于低速報警值時，會向監控中心報低速報警。報警值可設置。

2.3  主電掉電報警

車輛主電瓶被破壞后或不能供電時，內置備用電源可維持系統繼續工作，并向監控中心發送掉電報警。

2.4  位移報警

終端支持設置位移報警功能及設置位移半徑。熄火10S后，自動進入位移檢測狀態，終端在熄火狀態下位移出界則上報位移報警。該功能出廠默認關閉，可短信開啟。

2.5  低壓報警

當車上電瓶電壓過低時(0-10V或者15-20V)，車載終端向監控中心上報低電壓報警，同時切斷主電源，保護電瓶。

三、 【智能功能】

3.1  心跳回傳

GPS車載終端可設置定時心跳回傳時間，如果在此期間沒有發送其他信息，則發送一條心跳回傳信息到監控中心，保持終端實時在線。

3.2  智能自檢

車載終端可以進行自我診斷，一旦發生故障，就會向中心發出故障通知，如GPS、GSM 等，并能自動采取相關措施。監控中心也可以查詢終端當前的型號、版本、配置、運行狀態、設備功能。

3.3  智能遙控

通過中心系統遠程控制車輛鎖車、解鎖，解除終端異常狀態等車載終端接受指令后將對車輛電路或油路實施執行相應操作，并向中心回傳一次斷電/油確認信息，同時實施上傳當前的車輛狀態。一旦車輛接受電/油路斷開指令后，車載終端將記憶該狀態直到中心下達恢復指令。

3.4  緊急監聽

當監控中心收到緊急報警時，可啟動監聽功能來監聽車輛內部的情況。

3.5  里程統計

車輛里程數據隨車輛定位數據一起回傳監控中心；車輛安裝時可設置初始里程。

3.6  遠程設置

通過中心系統遠程設置終端各種參數，包括IP、中心號碼、各種監控參數等。

3.3.7   汽車電瓶保護

主機擁有包括高低壓保護、主電反接保護、省電狀態等，可保證汽車電瓶不會受主機影響或損壞。

3.3.8  遠程升級

終端只要GPRS狀態可用，就可采用遠程無線方式完成終端軟件升級。

3.3.9  短信操作

終端可使用普通短信進行參數設置及查詢終端工作狀態，方便終端維護。

3.3.10  短信查車、電話查車

終端可設置車主號碼，利用此號碼進行遠程短信查車；當車輛有異常時，終端會通過此號碼主動發信息給車主發出提醒。

3.3.11 短信通知

終端可設置車主號碼，終端產生報警時向該號碼發送具體信息，包括google鏈接。

3.3.12  雙IP或雙域名

終端支持主服務器和備用服務器雙IP連接，默認連接主服務器，如果主服務器有問題，則自動切換到備用服務器。主服務器和備用服務器可以IP或者域名兩種方式設置。

二、選配功能

4、【廣告發布功能】

    用戶可以經營出租車、客運車輛、工程類車輛的LED廣告發布，通過對該系統的安裝使用，用戶可以遠程管理發布、同步LED屏的廣告信息，后臺系統可以對廣告客戶進行客戶信息、廣告信息、廣告檔期、發布日期、發布時間點的管理設置等，系統可以行完成廣告的發布及管理，系統平臺的開發以達到國內同行業先進水平，通過LED廣告經營來獲取相應的運營利潤。

5  【圖像監控功能】

  用戶可以按需要實現圖像監控功能，該功能對客運車輛的應用較為突出，通過GPS監控，可以實現遠程管理車輛的實時狀態，通過圖像監控可以實時的了解車內的承運情況，對管理部門解決三超現像起到了積極有效的作用，同時有效的減少了道路交能事故，保障了運輸安全。

6  【通訊管理】

    終端可外接LCD、車載電話等實現電話功能，完全免提通話，并可設置各種通話限制，如：拔打電話限制、接聽電話限制，允許部分通話限制等；可通過GPRS或CDMA與中心系統實現無線數據通訊。

7  【油量檢測功能】

終端可以將車輛的實時油量值傳送至后臺中心系統，由后臺中心處理，給出車輛的詳細油耗情況及油耗曲線等，并能記錄加油及偷油的記錄。同時，終端可以自動檢測車輛油量異常下降和異常上升的情況，實時將數據傳送至后臺中心系統進行監控。

7.1  電壓式油量傳感器

終端可以外接電壓式油量傳感器或者原車油量信號線來檢測車輛的油量值。

7.2  電容式油量傳感器

    終端可以外接電容式油量傳感器來實時檢測車輛的油量值。電容式油量傳感器可選擇RS485接口或者RS232接口。

7.3 超聲波油量傳感器

   終端可以外接超聲波油量傳感器來實時檢測車輛的油量值；超聲波油量傳感器的主要特點是易于安裝維護，免打孔。

8  【正反轉檢測】

  針對混凝土攪拌車應用，終端可以外接正反轉傳感器，用來檢測攪拌車的正轉、反轉、停轉三個狀態。終端可以實時上傳正反轉狀態，方便管理者監控車輛的使用情況。對于不按照規定時間，不在規定地點的操作，可以實時知曉，防止違規操作。同時，監控平臺可以對歷史數據進行歸類，報表分析，便于管理。

9  【安防功能】

終端具有安防報警功能，支持原車防盜。需要連接ACC、車輛報警喇叭、門邊這三條線。終端檢測以上三個車輛信號，當ACC關、門關、無報警信號，則終端在20S之后自動進入設防狀態。當ACC開或者門開，同時終端在5S鐘內未檢測到報警信號，則終端撤防。當ACC開或者門開，同時終端在5S鐘內檢測到報警信號，則終端向平臺上報盜警，同時可以向設置的車主電話發送報警短信。

10  【聲音警示】

     終端可選配蜂鳴器，當終端處于超速報警或其他報警狀態時，可以進行聲音警示。

【注意】終端外部接口僅配置2個RS485或者RS232接口，所以終端最多只能選配2種總線型附件。比如：可同時選配LCD和攝像頭(攝像頭最多可選4路)；可同時選配LCD和LED(LED為非獨占型RS232接口)；可同時選配攝像頭和LED(LED接口需特殊處理為LCD型的接口)等。

GPS828參數

一、【整機參數】

二、【通訊模塊】

三、【GPS模塊】

四、【北斗模塊】
